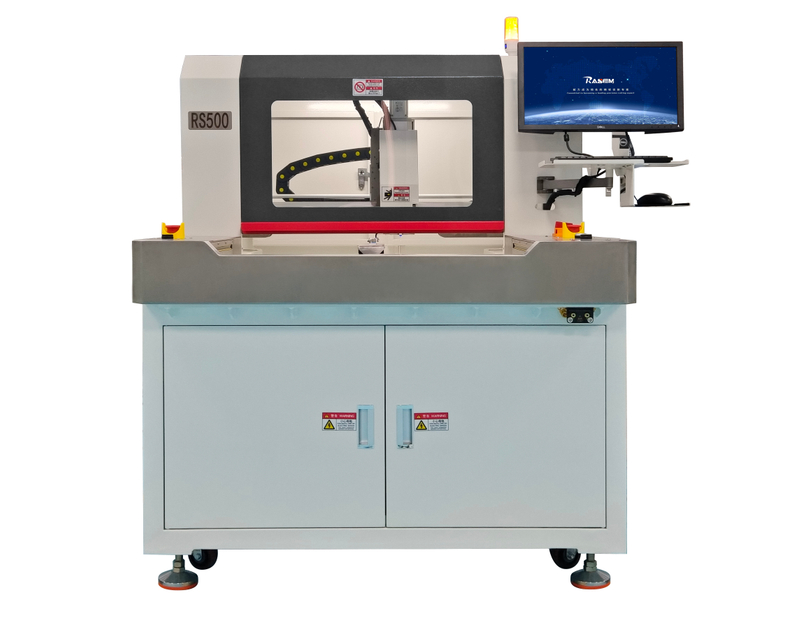

Équipement de routeur PCB de la machine PCBA Auto PCBA pour le processus de séparation des panneaux de circuit imprimé
L'équipement de dépannement de PCB, également appelé la singulation, est le processus de séparation des assemblages de la carte de circuit imprimé (PCB) des grands panneaux fabriqués en unités PCB individuelles. Ces machines sont essentielles pour rationaliser le processus de production, réduire le risque de dommage des composants et assurer une séparation propre et précise.
Équipement de routeur PCB de la machine PCBA Auto PCBA pour le processus de séparation des panneaux de circuit imprimé
Modèle
RS-500
Dimension machine
1240 * 1050 * 1450 mm (l * w * h) peut personnaliser
Tension
110 / 220V 50 / 60Hz
La plate-forme de travail
double
Répéter la précision
± 0,01 mm
Précision
± 0,05 mm
Vitesse de mouvement maximale
Xy: 1000 mm / s Z: 300 mm / s
Coup de mouvement maximum
X: 750 mm, y: 510 mm, Z: 100 mm
Vitesse rotative de la broche
Max: 6000 tr / min (réglable)
Méthode de remplacement de la coupe
Remplacement manuel (par défaut)
Remplacement automatique (facultatif)
Vitesse de coupe
1-100 mm / s (réglable)
Interface opérationnelle
Système de fenêtre 10
Méthode de programmation
Entrée d'enseignement visuel d'image CCD couleur
Sauvegarde du programme
Récupération en un clic
Mode d'entraînement de l'axe XYZ
Servomoteur AC
Machine à vide de poussière
Aspirateur vers le haut 4p (3KW)
Vide vers le haut 6p (3KW)
Vide vers le bas 3HP (2,2 kW)
Vide vers le bas 5hp (3,75 kW)
<template class="visibility">
Équipement de routeur PCB de la machine PCBA Auto PCBA pour le processus de séparation des panneaux de circuit imprimé
Modèle
RS-500
Dimension machine
1240 * 1050 * 1450 mm (l * w * h) peut personnaliser
Tension
110 / 220V 50 / 60Hz
La plate-forme de travail
double
Répéter la précision
± 0,01 mm
Précision
± 0,05 mm
Vitesse de mouvement maximale
Xy: 1000 mm / s Z: 300 mm / s
Coup de mouvement maximum
X: 750 mm, y: 510 mm, Z: 100 mm
Vitesse rotative de la broche
Max: 6000 tr / min (réglable)
Méthode de remplacement de la coupe
Remplacement manuel (par défaut)
Remplacement automatique (facultatif)
Vitesse de coupe
1-100 mm / s (réglable)
Interface opérationnelle
Système de fenêtre 10
Méthode de programmation
Entrée d'enseignement visuel d'image CCD couleur
Sauvegarde du programme
Récupération en un clic
Mode d'entraînement de l'axe XYZ
Servomoteur AC
Machine à vide de poussière
Aspirateur vers le haut 4p (3KW)
Vide vers le haut 6p (3KW)
Vide vers le bas 3HP (2,2 kW)
Vide vers le bas 5hp (3,75 kW)
</template>
Caractéristiques de l'équipement de routeur PCB de la machine PCB PCBA automatique pour le processus de séparation des panneaux de circuit imprimé
* Les lames de haute qualité: des lames durables et pointues qui peuvent gérer une utilisation fréquente sans émousser rapidement.
* Contrôle de la vitesse variable: ajustez la vitesse de coupe en fonction des différents matériaux et complexités.
* Fonctionnement fluide: assure une contrainte minimale et des dommages aux composants PCB pendant la séparation.
* Coupe à haute précision: assure des séparations propres et précises avec un minimum de fouilles ou de bords rugueux.
<template class="visibility">
Caractéristiques de l'équipement de routeur PCB de la machine PCB PCBA automatique pour le processus de séparation des panneaux de circuit imprimé
* Les lames de haute qualité: des lames durables et pointues qui peuvent gérer une utilisation fréquente sans émousser rapidement.
* Contrôle de la vitesse variable: ajustez la vitesse de coupe en fonction des différents matériaux et complexités.
* Fonctionnement fluide: assure une contrainte minimale et des dommages aux composants PCB pendant la séparation.
* Coupe à haute précision: assure des séparations propres et précises avec un minimum de fouilles ou de bords rugueux.
</template>
Application de Équipement de routeur PCB de la machine PCBA Auto PCBA pour le processus de séparation des panneaux de circuit imprimé
La machine à séparation PCB peut utiliser pour divers procédés de dépanel PCB pour une coupe précise et garder le PCBA propre.
Production de masse: Dans la fabrication à haut volume, les machines de séparateur de PCB accélèrent considérablement le processus de séparation des PCB individuels des grands panneaux.
Prototypage: Même dans les petites productions par lots ou le prototypage, ces machines assurent une séparation précise et propre, ce qui est crucial pour les tests et le développement.
Conceptions personnalisées: Pour les PCB de forme personnalisée, offrez la flexibilité de gérer les conceptions complexes et les dispositions de panneaux variables.
<template class="visibility">
Application de Équipement de routeur PCB de la machine PCBA Auto PCBA pour le processus de séparation des panneaux de circuit imprimé
La machine à séparation PCB peut utiliser pour divers procédés de dépanel PCB pour une coupe précise et garder le PCBA propre.
Production de masse: Dans la fabrication à haut volume, les machines de séparateur de PCB accélèrent considérablement le processus de séparation des PCB individuels des grands panneaux.
Prototypage: Même dans les petites productions par lots ou le prototypage, ces machines assurent une séparation précise et propre, ce qui est crucial pour les tests et le développement.
Conceptions personnalisées: Pour les PCB de forme personnalisée, offrez la flexibilité de gérer les conceptions complexes et les dispositions de panneaux variables.
</template>
- Service en ligne de 24 heures.
- Fournir une solution de collage professionnelle.
- Garantie d'un an à l'exception des consommables, les autres pièces peuvent être remplacées gratuitement dans un délai d'un an.
BBA Automation a son siège à Guangdong, en Chine. Elle vend principalement des visseuses automatiques, des alimentateurs à vis, des machines à souder et d'autres équipements d'automatisation non standard.
