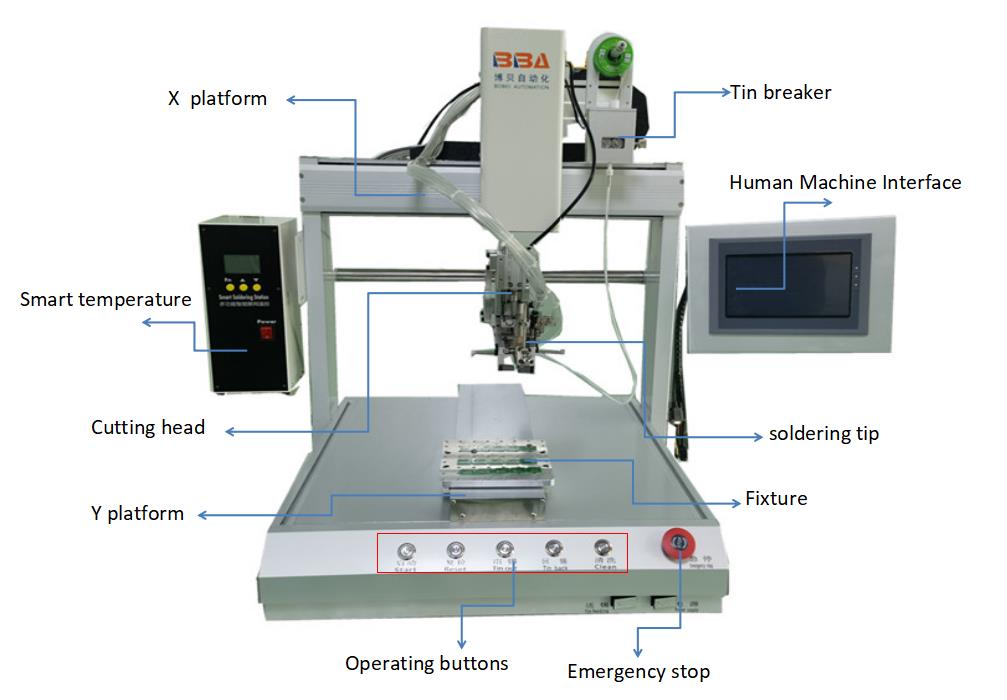

La machine à souder automatique avec une machine à découper CNC est un équipement automatique de soudage et de coupe. La partie centrale de la machine automatique des PCB et du soudage et de la coupe est le système de soudage et le système de découpe. Le système de soudage est principalement composé de mécanisme d'alimentation automatique d'étain, de contrôle de la température, d'élément de chauffage et de tête de fer à souder. . La machine à découper et à souder des câbles métalliques est pour les mouvements XYZ avec un pendentif enseignant pour une programmation facile, même le débutant peut rapidement saisir les éléments essentiels de l'opération. Largement utilisé dans les produits électroniques comme fils, PCBA, lumière LED, circuits imprimés, etc.
État de disponibilité: | |
---|---|
Quantité: | |
BBA-331HX
BBA
Modèle | BBA-331HX (Plateforme Y unique) | BBA-5331HX (Dual Y plateformes) | BBA-6331HX (Systèmes de soudage à double) | BBA personnalisé | |||
Tension | AC 110 / 220V 50 / 60Hz | ||||||
Du pouvoir | 350W | 350W | 700W | Commander | |||
Plage mobile | X | 300 mm | X | 500 mm | X1 / x2 | 500 mm | Commander |
Y | 300 mm | Y1 / Y2 | 300 mm | Y1 / Y2 | 300 mm | ||
Z | 100 mm | Z | 100 mm | Z | 100 mm | ||
R | 360 ° | R | 360 ° | R | 360 ° | ||
Vitesse mobile maximale | X | 600 mm / s | X | 600 mm / s | X1 / x2 | 600 mm / s | Commander |
Y | 600 mm / s | Y1 / Y2 | 600 mm / s | Y1 / Y2 | 600 mm / s | ||
Z | 400 mm / s | Z | 400 mm / s | Z | 400 mm / s | ||
R | 300 ° / s | R | 300 ° / s | R | 300 ° / s | ||
Répéter la précision du positionnement | ± 0,02 mm (x * y * z), ± 0,05 ° (R) | Commander | |||||
Poids de charge maximum | 8 kg (pour la plate-forme de travail) | Commander | |||||
Capacité de fichier de programmation | 256 Mo, jusqu'à 999 fichiers, fichier unique jusqu'à 1000 points | Commander | |||||
Plage de température de préchauffage | 0 ℃ ~ 550 ℃ | Commander | |||||
Diamètre de fil de soudure | 0,4, 0,6, 0,8, 1,0, 1,2,1,6 (mm) | Commander | |||||
Contrôle de l'alimentation en étain | Moteur pas à pas de précision | Commander | |||||
Efficacité de travail | 1,5 secondes par coupe de fil et point de soudage | ||||||
Dimensions externes (l * w * h) | 70 * 60 * 85 (cm) | 85 * 60 * 85 (cm) | 100 * 60 * 85 (cm) | Commander | |||
Lester | 65 kg | 90 kg | 120 kg | Commander |
Modèle | BBA-331HX (Plateforme Y unique) | BBA-5331HX (Dual Y plateformes) | BBA-6331HX (Systèmes de soudage à double) | BBA personnalisé | |||
Tension | AC 110 / 220V 50 / 60Hz | ||||||
Du pouvoir | 350W | 350W | 700W | Commander | |||
Plage mobile | X | 300 mm | X | 500 mm | X1 / x2 | 500 mm | Commander |
Y | 300 mm | Y1 / Y2 | 300 mm | Y1 / Y2 | 300 mm | ||
Z | 100 mm | Z | 100 mm | Z | 100 mm | ||
R | 360 ° | R | 360 ° | R | 360 ° | ||
Vitesse mobile maximale | X | 600 mm / s | X | 600 mm / s | X1 / x2 | 600 mm / s | Commander |
Y | 600 mm / s | Y1 / Y2 | 600 mm / s | Y1 / Y2 | 600 mm / s | ||
Z | 400 mm / s | Z | 400 mm / s | Z | 400 mm / s | ||
R | 300 ° / s | R | 300 ° / s | R | 300 ° / s | ||
Répéter la précision du positionnement | ± 0,02 mm (x * y * z), ± 0,05 ° (R) | Commander | |||||
Poids de charge maximum | 8 kg (pour la plate-forme de travail) | Commander | |||||
Capacité de fichier de programmation | 256 Mo, jusqu'à 999 fichiers, fichier unique jusqu'à 1000 points | Commander | |||||
Plage de température de préchauffage | 0 ℃ ~ 550 ℃ | Commander | |||||
Diamètre de fil de soudure | 0,4, 0,6, 0,8, 1,0, 1,2,1,6 (mm) | Commander | |||||
Contrôle de l'alimentation en étain | Moteur pas à pas de précision | Commander | |||||
Efficacité de travail | 1,5 secondes par coupe de fil et point de soudage | ||||||
Dimensions externes (l * w * h) | 70 * 60 * 85 (cm) | 85 * 60 * 85 (cm) | 100 * 60 * 85 (cm) | Commander | |||
Lester | 65 kg | 90 kg | 120 kg | Commander |
1. Fonctionnement facile avec panneau de commande d'interface humaine-machine.
2. Dispositif de produit personnalisé pour répondre à différentes taille de PCB.
3. Grande capacité de programme, peut stocker plus de 1 000 fichiers de traitement et chaque fichier prend en charge 8 000 instructions.
4. Efficacité de travail élevée: 1,5 seconde par fil de fil et point de soudage.

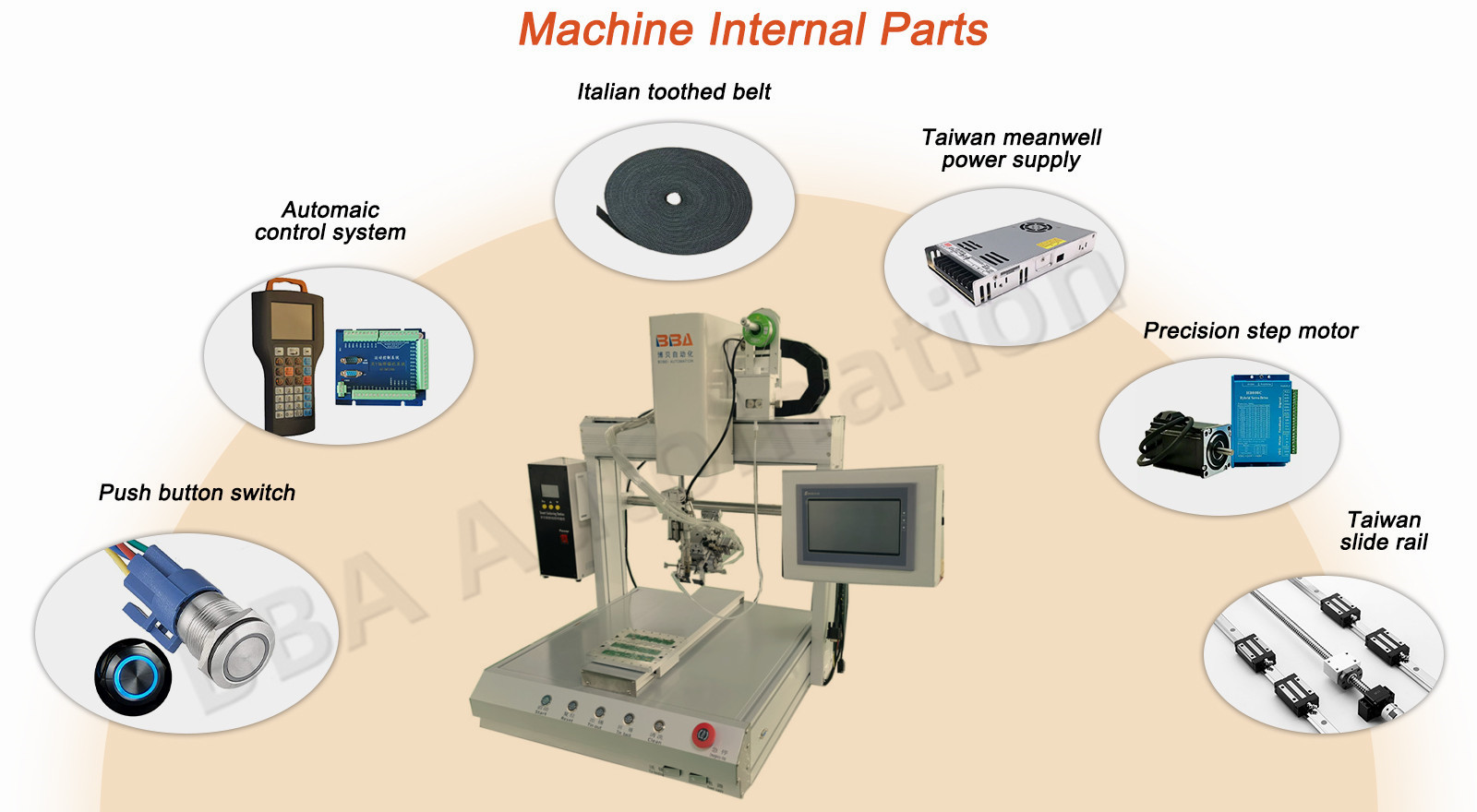

5. Équipé d'une commande de moteur pas à pas de haute précision.
6. La machine à souder et de découpe automatique peut être utilisée pour divers PCB, cartes de circuits imprimées.

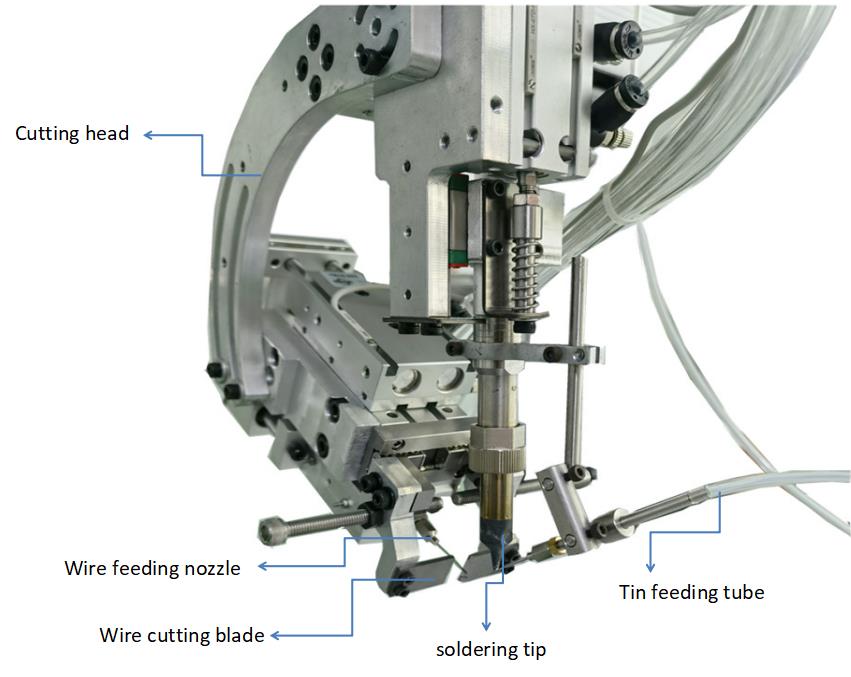

7. La tête de coupe peut être ajustée à n'importe quel angle dans n'importe quelle direction, avec une large applicabilité pour répondre à différents besoins.
8. Les machines de différentes spécifications peuvent être personnalisées en fonction des exigences du client.
1. Fonctionnement facile avec panneau de commande d'interface humaine-machine.
2. Dispositif de produit personnalisé pour répondre à différentes taille de PCB.
3. Grande capacité de programme, peut stocker plus de 1 000 fichiers de traitement et chaque fichier prend en charge 8 000 instructions.
4. Efficacité de travail élevée: 1,5 seconde par fil de fil et point de soudage.
5. Équipé d'une commande de moteur pas à pas de haute précision.
6. La machine à souder et de découpe automatique peut être utilisée pour divers PCB, cartes de circuits imprimées.
7. La tête de coupe peut être ajustée à n'importe quel angle dans n'importe quelle direction, avec une large applicabilité pour répondre à différents besoins.
8. Les machines de différentes spécifications peuvent être personnalisées en fonction des exigences du client.
La machine automatique de coupe et de soudage est disponible pour une large gamme de produits, principalement adaptée à l'écrêtage sélectif des circuits imprimés dans l'industrie des PCB: Électronique numérique, Panneau lumineux LED, Industrie des PCB, Communications, Électroménager, Industrie automobile, etc.
La machine automatique de coupe et de soudage est disponible pour une large gamme de produits, principalement adaptée à l'écrêtage sélectif des circuits imprimés dans l'industrie des PCB: Électronique numérique, Panneau lumineux LED, Industrie des PCB, Communications, Électroménager, Industrie automobile, etc.
